  • 사출 시, 25% ~ 50%의 Cycle Time 단축
  • P20(Steel) 대비 Mold 가공 시간 30% 단축
  • P20(Steel) 대비 1/3 가벼운 금형 무게
  • P20(Steel) 금형 대비, 사출 직후 사출품의 온도가 낮아 틀어짐이 적음
  • P20(Steel) 대비 5배 높은 열 전도율
  • P20(Steel) 대비 8배 빠른 절삭 속도
  • P20(Steel) 대비금형 전체의 온도가 균일하여, 수율 향상
  • 사출 작업 전, Mold 열처리가 필요 없음
  • Steel 금형 대비, 냉각 Channel이 적게 필요함.
  • SPI #1과 유사한 표면 마감 가능
QC-10 의 장점과 혜택


항목

장점

혜택

ALCOA의 합금 기술 및

Core-Tuff 테크놀로지

P20 대비 8배 빠른 가공 속도

Mold 가공 시간 단축

Aluminum 정밀 합금 기술

내부 기공이 없으며, Mold 가공 시 발생하는 Mold의 뒤틀림을 최소화

우수한 Mold 가공성

ALCOA의 내부응력 제거 기술

Aluminum 블록의 두께 전반에 걸친 우수한 경도

가공 시의 안정성,
사전 열처리 불필요

우수한 열 전도율

철 대비 5배 높은 열 전도율
보다 나은 Thermal management

Cycle time 향상
에너지 절감 효과

효율적인 열 전달

Mold 내 “Hot Spots”이 없음

사출품의 안정성

QC-10 과 P20(Steel) 특성 비교



QC-10 과 P20(Steel) 특성 비교

Material Properties QC-10 P20 Steel
열전도율 (W/m K)16030
열확산율 (10-6 m2/s)658.1
절삭성 지수10010
비중 (kg/m3)28507810
항복강도 (MPa)5201040
인장강도 (MPa)450860
탄성율(GPa)70205
경도 (HB)160290
최대 운용가능 온도150°C310°C

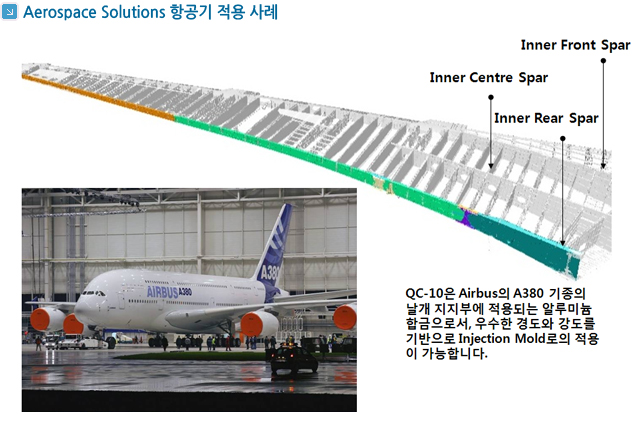

Aerospace Solutions 항공기 적용 사례
